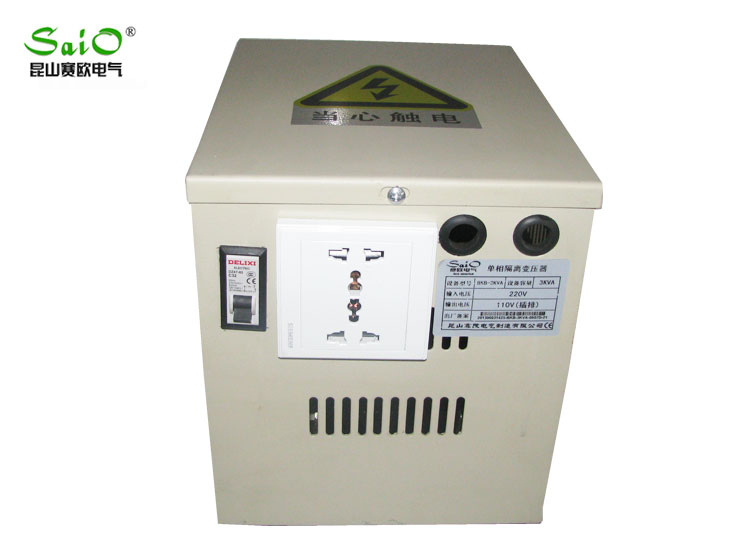

BKB单相隔离变压器(带外箱)
BKB单相隔离变压器(带外箱)
产品概述:
产品简介Productintroduction BK/JBK系列单相隔离变压器是利用电磁感应原理,并参照最新数控伺服系统参数开发而来。本产品经过赛欧电气多年来吸收国内外同类产品的优点,不断改进和完善。采用先进工艺…
在线咨询立即订购
详细介绍

 产品简介 Product introduction

    BK/JBK系列单相隔离变压器是利用电磁感应原理,并参照最新数控伺服系统参数开发而来。本产品经过赛欧电气多年来吸收国内外同类产品的优点,不断改进和完善。采用先进工艺和严谨设计进行制造,并优选国外先进的接线端子,具有性能优良、工作可靠、耗能低、体积小、接线安全、适用性广等特点,是一种理想的变压电源。适用于50~60Hz,额定电源电压不超过1000V的交流电路中,作为机床和机械设备的控制电源,工作照明及信号灯电源;也可作为小型动力电源作用。

◆ 单相隔离变压器的作用 The function of single phase isolation transformer

    单相隔离变压器的主要作用是:使一次侧与二次侧的电气完全绝缘,也使该回路隔离。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。用隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的二次侧不存在对地的电压!起到隔离危险电压的作用。


◆BK/JBK系列产品 Serial products

      BK JBK3 JBK5

◆产品型号及其含交 Model and meaning

BKB单相隔离变压器(带外箱)

◆工作原理图 Principle of work chart

BKB单相隔离变压器(带外箱)

◆ 安装条件 Installment environment
1、海拔高度不超过2500m;
2、环境空气温度:最高不超过40℃,最低不低于-25℃;
3、空气相对湿度:最湿月的平均最大相对湿度为90%;
4、无剧烈震动和冲动的地方;
5、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电粉尘的地方。
6、不受雨雪侵袭的场所。
7、电源电压波形近似于正弦波。

◆ 结构特点 Structural feature

本变压器符合JB/T9646及相关标准。BK型铁芯为壳式铁芯由硅钢片冲、剪切、迭积而成。
BK、JBK系列线圈为多层园筒式绕组,初、次级线圈分开绕制。通常除初级绕组外一般次级绕组有二种。一种是"照明绕组"供局部照明灯所需电源电压;另一种是"控制绕组"用来供给机床控制电器所需电源电压。同一变压器如有"控制"及"照明"二个绕组时,则二绕组是分开绕制的独立绕组。照明绕组的一端是接地的,有的还用抽分接头的方式在次级"控制绕组"中抽出6.3V电压供给信号指示灯使用。

◆ 注意事项 Attention
1、购买前,先估算好您所用的电器总容量,并选用有相当容量的变压器,确保瞬时起动时不烧坏变压器。
2、当您使用多绕组(多路输出电压)的变压器时,要明各分绕组的容量分配,并保留余量,以免变压器因超载损坏。
3、安装前,应仔细核对铭牌所列各项数据是否符合您的要求,确认无误后,方可安装使用。
4、通电工作后,变压器铁心和线圈将发热(但温升不超过80℃)属正常现象,若温升超过80℃,甚至冒烟,则应切断电源开关,重新检查您所用的电器容量。
5、在运输中,应尽可能避免碰撞,切勿受潮,使用时,请注意维护,以保护变压器使用寿命。

◆ 订货须知 Order the notice

订货时必须提出下列各项
1.相数(单相还是三相)
2.产品型号
3.额定容量(功率)
4.输入和输出电压(初级、次级电压)
5.如果输出多组,请备注明确的j容量分配表
6.是否带外箱
7.有否特殊技术要求

◆ 产品参数表 Product parameter list

产品型号详见产品汇总页的外观和选型指示
设备容量50VA-200KVA(1KVA≠1KW,1KVA≈0.8KW)
相数2∮2W
输入电压110V  200V  220V  240V  380V  415V  440V  460V  480V 660V(特列可定制)
输出电压6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V(特殊可定制)
使用效率≥98%
电压变动率≤±1%(与输入电压标准值有关)
绝缘等级H级
耐压强度3000V无声穿(一分钟)
噪音等级﹤60db(80CM水准距离测试)
冷却方式  干式系列为自冷或风扇强制散热;油式系列油浸自冷散热;水冷系列回圈水散热波形失真无失真(相对输入波形)

◆ 尺寸参数表:Dimension parameter list

单相隔离变压器技术参数(BK/JBK系列)

设备名称设备型号容  量输入侧(INPUT)输出侧(OUTPUT)外形尺寸mm安装尺寸mm重量kg
(VA)(W)输入
电压
V
输入电流
380V
380V
输入
配线
mm²
输出
电压
V
22OV
输出
电流
A
20OV
输出
电流
A
(220V)
输出
配线
mm²
(长*宽*高)(长*宽)
单相隔离变压器BK-50VA5040380V








0.1 0.5220V

200V








0.2 0.2 0.590*80*9555*500.8
单相隔离变压器BK-100VA100800.2 0.50.4 0.4 0.590*90*11070*651.8
单相隔离变压器BK-160VA1601280.3 0.50.6 0.6 0.5120*110*11070*702.8
单相隔离变压器BK-200VA2001600.4 0.50.7 0.8 0.5120*115*11070*753
单相隔离变压器BK-250VA2502000.5 0.50.9 1.0 0.5130*130*14070*854
单相隔离变压器BK-300VA3002400.6 0.51.1 1.2 0.5138*138*14085*804.5
单相隔离变压器BK-400VA4003200.8 0.51.5 1.6 0.5138*138*14085*855
单相隔离变压器BK-500VA5004001.1 0.51.8 2.0 0.5140*130*15090*905.3
单相隔离变压器BK-600VA6004801.3 0.52.2 2.4 0.5140*140*15090*1006.2
单相隔离变压器BK-750VA7506001.6 0.52.7 3.0 0.5150*140*15090*1157.3
单相隔离变压器BK-800VA8006401.7 0.52.9 3.2 0.5150*140*15090*1157.8
单相隔离变压器BK-1KVA10008002.1 0.53.6 4.0 0.5160*160*150110*1009.4
单相隔离变压器BK-1.5KVA150012003.2 0.55.4 6.0 0.5180*160*165110*12011.8
单相隔离变压器BK-2KVA200016004.2 0.57.3 8.0 1190*170*185130*14016.2
单相隔离变压器BK-2.5KVA250020005.3 0.59.1 10.0 1190*170*185130*14017
单相隔离变压器BK-3KVA300024006.3 0.510.9 12.0 1190*195*205130*15018.5
单相隔离变压器BK-3.5KVA350028007.4 112.7 14.0 1.5190*195*205130*15019
单相隔离变压器BK-4KVA400032008.4 114.5 16.0 2.5300*190*200160*13020
单相隔离变压器BK-5KVA5000400010.5 118.2 20.0 2.5300*200*200160*14021.5
单相隔离变压器BK-6KVA6000480012.6 1.521.8 24.0 4300*210*200160*15023
单相隔离变压器BK-6.5KVA6500520013.7 1.523.6 26.0 4300*210*200160*15025
单相隔离变压器BK-7KVA7000560014.7 2.525.4 28.0 4340*210*250180*14038.5
单相隔离变压器BK-7.5KVA7500600015.8 2.527.2 30.0 4340*210*250180*14040
单相隔离变压器BK-10KVA10000800021.0 2.536.3 40.0 6370*250*250225*16552
单相隔离变压器BK-12KVA12000960025.2 443.6 48.0 10370*250*250225*18058
