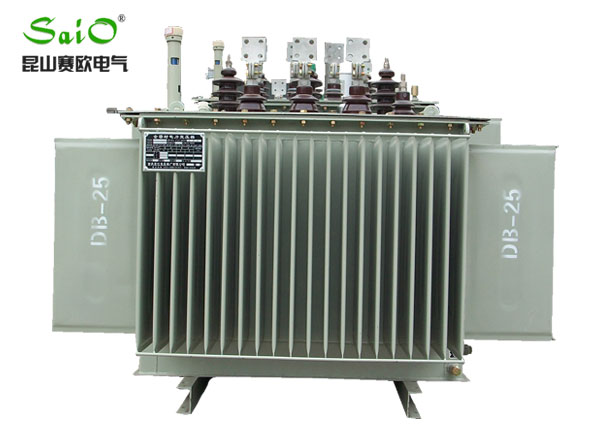

油浸式变压器(灰色)
油浸式变压器(灰色)
产品概述:
◆产品简介ProductIntroduction电力变压器为工矿企业与民用建筑供配电系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V母线电压。此类产品适用于交流50(60)Hz,三相最大额…
在线咨询立即订购
详细介绍

◆ 产品简介 Product Introduction

   电力变压器为工矿企业与民用建筑供配电系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz,三相最大额定容量2500kVA(单相最大额定容量833kVA,一般不推荐使用单相变压器),可在户内(外)使用,容量在315kVA 及以下时可安装在杆上,环境温度不高于40℃,不低于-25℃,最高日平均温度30℃,最高年平均温度20℃,相对湿度不超过90%(环境温度25℃),海拔高度不超过1000m。若与上述使用条件不符时,应按GB6450-86的有关规定,作适当的定额调整。
油浸式变压器,又称油浸式试验变压器。1000kVA 及以上油浸式变压器,须装设户外式信号温度计,并可接远方信号。800kVA 及以上油浸式变压器应装气体继电器和压力保护装置,800kVA 以下油浸式变压器根据使用要求,与制造厂协商,也可装设气体继电器。干式变压器应按制造厂规定,装设温度测量装置,一般为630kVA 及以上变压器装设。

◆ S11 变压器简介

 S11-M型系列油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技产品。该产品执行国家标准GB1094(电力变压器)和GB/T6451(三相油浸式电力变压器技术参数和要求),是新系列低损耗铜绕组产品采用优质材料,在线圈器身和绝缘方面运用新工艺、新材料,从而使空载、负载损耗比GB/T6451降低约30%。该产品采用波纹板式散热器,当油温变化是波纹板热胀冷缩可取代储油柜的作用,波纹板式油箱外形美观且占地面积小,是当前S9系列更新换代的产品。

◆ 结构特征 Structural Feature
●钟罩式油箱,箱壁采用折弯瓦楞结构,增强了油箱的机械强度,外形美观大方;
●铁心结构独特,采用D型铁轭,45度斜接缝;
●铁心与油箱全方位定位,可保证运输中抗冲击力;
●绕组设计合理,线圈采用内外撑条结构,各线圈之间、线圈与铁心之间采用高强度硬纸筒增强了线圈抗短路冲击的能力;
●工艺上采用了冷压焊接技术,线圈成组套装工艺、硬纸筒加工等多项先进工艺。

◆ 结构分类 Structural Classiflcation
则可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器;如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同,在原理上没有本质的区别。电力变压器都系铁芯式。
变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。
1.1、铁芯
铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量,铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式,有铁芯式和铁壳式之分。
在大容量的变压器中,为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走,以达到良好的冷却效果,常在铁芯中设有冷却油道。
1.2、绕组
绕组和铁芯都是变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻,由I2Rt知要产生热量。故绕组不能长时间通过比额定电流高的电流。另外,通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。其基本绕组有同心式和交叠式两种。
变压器绕组主要故障是匝间短路和对外壳短路。匝间短路主要是由于绝缘老化,或由于变压器的过负荷以及穿越性短路时绝缘受到机械的损伤而产生的。变压器内的油面下降,致使绕组露出油面时,也能发生匝间短路;另外有穿越短路时,由于过电流作用使绕组变形,使绝缘受到机械损伤,也会产生匝间短路。 匝间短路时,短路绕组内电流可能超过额定值,但整个绕组电流可能未超过额定值。在这种情况下,瓦斯保护动作,情况严重时,差动保护装置也会动作。 对外壳短路的原因也是由于绝缘老化或油受潮、油面下降,或因雷电和操作过电压而产生的。除此以外,在发生穿越短路时,因过电流而使绕组变形,也会产生对外壳短路的现象。对外壳短路时,一般都是瓦斯保护装置动作和接地保护动作。
1.3、油箱
油浸式变压器的器身(绕组及铁芯)都装在充满变压器油的油箱中,油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成,变压器的器身放在箱壳内,将箱盖打开就可吊出器身进行检修。


◆ 性能特点 Performance Feature

a、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。
◆ 选用要点 Sesection Essentials
一、负荷性质
1) 有大量一级或二级负荷时,宜装设二台及以上变压器,当其中任一台变压器断开时,其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中,不宜太分散。
2) 季节性负荷容量较大时,宜装设专用变压器。如大型民用建筑中的空调冷冻机负荷、采暖用电热负荷等。
3) 集中负荷较大时,宜装设专用变压器。如大型加热设备、大型X 光机、电弧炼炉等。
4) 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时,可设照明专用变压器。一般情况下,动力与照明共用变压器。
二、使用环境
在正常介质条件下,可选用油浸式变压器或干式变压器,如工矿企业、农业的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、S10、SC(B)9、SC(B)10 等。
三、温度环境
①在220℃温度下, 保持长期稳定性
②在350℃温度下, 可承受短期运行
③在很广的温度和湿度范围内, 保持性能稳定
④在250℃温度下, 不会熔融, 流动和助燃
⑤在750℃温度下, 不会释放有毒或腐蚀性气体

◆ 用电负荷 Power Load
1)配电变压器的容量,应综合各种用电设备的设施容量,求出计算负荷(一般不计消防负荷),补偿后的视在容量是选择变压器容量和台数的依据。一般变压器的负荷率85%左右。此法较简便,可作估算容量之用。
2) GB/T17468-1998《电力变压器选用导则》中,推荐配电变压器的容量选择,应根据GB/T15164-94《油浸式电力变压器负载导则》或GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。上述二导则提供了计算机程序和正常周期负载图来确定配电变压器容量。


◆ 安装要点 Installment
配电变压器为变电所的重要组件,油浸式变压器一般安装在单独的变压器室内。依靠油作冷却介质,如油浸自冷,油浸风冷,油浸水冷及强迫油循环等。一般升压站的主变都是油浸式的,变比20KV/500KV,或20KV/220KV,一般发电厂用于带动带自身负载(比如磨煤机,引风机,送风机、循环水泵等)的厂用变压器也是油浸式变压器,它的变比是20KV/6KV。油浸式变压器采用全充油的密封型。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱,油浸式变压器已被广泛地应用在各配电设备中。
1、变压器基础轨道应水平,油枕方应有1-1.5%坡度。
2、变压器应加固。
3、变压器一、二次引线不应使套管受力。
4、变压器外壳与中性点及接地装置连接牢固形成三位一体

5. 800KVA(安装瓦斯继电器)。



S11-30~2000/10(6)技术性能参数、外形尺寸及重量
产品型号额定
容量(KVA)
电 压 组 合联接组
标  号
损耗(KW)空载
电流
(%)
短路
阻抗
(%)
重量(Kg)外形尺寸(mm)轨距(mm)
高压H.V (KVA)高压分接范围(%)低压L.V (KVA)空载负载器身总重长L宽W高H
S11-M-30306

6.3

10

10.5

11
±2*2.5%



±5%
0.4Yyn0



Dyn11
900.61.34851603358256651000400
S11-M-50500.120.870.981002254508757051050400
S11-M-63630.141.040.851052604908907701085550
S11-M-80800.181.250.831153055559157751120550
S11-M-1001000.21.50.6511253606309357651165550
S11-M-1251250.241.80.631354157109607701205550
S11-M-1601600.282.20.621554858259907501260550
S11-M-2002000.332.60.5517057093510257601300550
S11-M-2502500.43.50.48200700113010857801345550
S11-M-3153150.483.650.46225800129511258001380660
S11-M-4004000.564.30.45260970159011909101435660
S11-M-5005000.685.10.422851130184012309401475660
S11-M-6306300.816.20.374.543013852340132010601550820
S11-M-8008000.987.50.31500166402750138511251650820
S11-M-100010001.151.030.3656017803110189511551695820
S11-M-125012501.361.280.3263021153630197012001800820
S11-M-160016001.641.450.375026004410215013301880820
S11-M-200020002.11.650.291450365068002230142019201070
