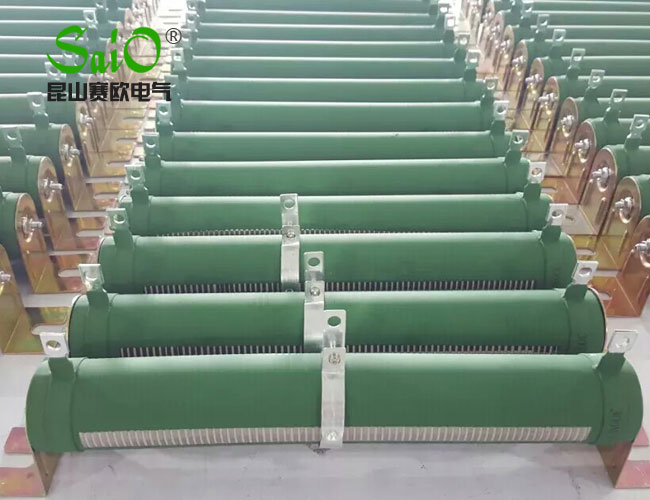

刹车电阻(波纹可调电阻)
刹车电阻(波纹可调电阻)
产品概述:
◆产品概述:RX20系列波纹绕线电阻器(简称波纹电阻)是一种功率型绕线电阻,采用陶瓷管作为骨架,将电阻系数较大的锰铜丝或镍铬合金丝制作成波纹状均匀地绕制在骨架上,使电阻丝与骨架紧密贴合,在其…
在线咨询立即订购
详细介绍

◆产品概述:

     RX20系列波纹绕线电阻器(简称波纹电阻)是一种功率型绕线电阻,采用陶瓷管作为骨架,将电阻系数较大的锰铜丝或镍铬合金丝制作成波纹状均匀地绕制在骨架上,使电阻丝与骨架紧密贴合,在其外层表面涂上耐高温的绝缘涂料,并加以烘烤固化,这样既稳固,又起到绝缘和保护作用。骨架两端配有安装支架,这样可以很好的方便安装,又使其具有良好的散热条件。电阻器在工作时无噪音、无干扰、不产生对人有害磁场。我们的电阻在生产时有严格的作业流程和工艺标准,力求完美。电阻器表面立式波纹有利于散热,并可减少寄生电感量,表面无机涂层,具有阻燃、耐高温的作用,可有效的保护电阻丝不被氧化,延长其使用寿命。

◆技术特点:

     阻值及阻值允许偏差:1Ω≦R±5%(J),1Ω﹥R±10%(K);

     额定负荷:表面最高温度为50~200W≦275℃,﹥200W≦350℃ ;

     短时过负荷:ΔR≦±(5%R+0.05Ω) 10倍 5S,无可见损伤,;

     绝缘电阻:R≧100MΩ1min DC 1000V ;

     绝缘强度:ΔR≦±(0.1%R+0.05)  AC 3000V 5S 无飞弧击穿,无可见          损伤;

     电阻温度特性:±260PPM/℃(小于5Ω以下不作检测);

     端子强度:45N 30S” 无松动或机械损伤;

     电阻体强度:无可见损伤200N 30S ;

     耐振性:ΔR≦±(0.1%R+0.05Ω) f:5-200Hz a=1g X.Y.Z各2h  无可见         损伤;

    耐热性:350℃ 2hours 除端子外无明显变色和损伤,标志清晰;

    热冲击:额定负载30分钟后-55℃温度下15min ,无可见机械损伤;

    耐湿性:ΔR≦±(5%R+0.05Ω,无可见损伤,标志清晰;

    绝缘电阻:≧10MΩDC100  40℃  95%RH  500hours ;

    耐久性:ΔR≦±(5%R+0.05Ω)100%负荷(额定负载),外观无可见损伤,整体完好。

◆技术参数:

   功率范围: 10W-10000W

   阻值范围: 2Ω-1KΩ(±5%)

   额定温升: ≤3430℃(与负载占比率和环境温度有关系)

   工作电压:<3KV

   电极与安装架之间耐压:3000V-60S 50HZ(漏电流小于10mA)

   防护等级:IP:00开放式

   额定功率下阻值变化≤±5%

   短时负荷能力:10倍额定功率<6S

   环境温度:-55℃+315℃

◆产品用途:

    做为制动电阻保护变频器、伺服等不受电机再生电能的危害;电力电子负载测试中做为阻性负载;在电力电子设备及仪器中做为取样电阻、降压电阻、限流电阻、分压电阻,起动电阻、保护电阻等得到了广泛应用。

◆使用环境:

     海拔高度不超过2000米;运行环境温度-25℃~+45℃,空气相对湿度不大于85%(温度20℃);储存最低温度为-25℃~+55℃(应除去冷却液);周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体;周围环境有良好的通风条件,如装在柜内,应加装通风设备;安装场所应无严重震动、颠簸;环境污染级别:泄露比应小于2.5cm/KV。

◆产品优缺点:

    ◆优点:波纹绕线电阻具有耐高温,防潮性能好,且经济实惠,高稳定性,高精度,低噪音,无干扰,自身损耗低、大功率等特点,可广泛应用于各种电气设备  和电子仪器的直流或低频交流电路中作降压、分压、分流或负载电阻用。在整流电源中作为滤波电阻,降压电阻,仪表中分压。可根据需要通过并联或串联的        方式进行组合,改变其功率和阻值,一般可承受1-500w的额定功率,可在150℃高温下正常工作,温度系数可做到小于10/℃,精度高于±0.01%。

     ◆缺点:波纹绕线电阻的是自身电感和分布电容比较大,体积大,阻值不高,不适合在2MHZ以上的高频电路中使用。只适合在要求大功率电阻的电路中做分压 电阻或滤波电阻或高温工作场合。

 ◆订货须知 Order the notice

  订货时必须知悉下列各项,我们客服人员可以更加方便快捷的评估出准确价格:

      1.电阻类型,是铝制电阻或波纹电阻,还是盘式可调电阻;

      2.使用场合及用途是刹车电阻,取样电阻、限流电阻、放电电阻、充电电阻、分压电阻,起动电阻、保护电阻、还是老化负载测试电阻,这些参数更准确方便           我们做出评估;

      3.额定功率,功率单位W(瓦特),如500W。为了保证长期运行安全须留有余量;

      4.所需阻值单位Ω(欧姆),常用字母RJ表示,如30Ω常用表示为30RJ;

      5.是有否特殊技术要求,标准配置尺寸参数参照参数表;

      6.是否要求含税;

      7.收货地,是否要求含运费。

◆尺寸参数:

刹车电阻(波纹可调电阻)

RX20波纹电阻尺寸参数
设备型号功率阻值波管外径
mm
波管内径
mm
波管长度
mm
安装孔距
mm
安装孔规格mm接线孔规格mm最大长度
mm
最大宽度
mm
最大高度
mm
(W)(RJ)ABCDEFLWH
RX20-10W10W













16 50 75 3100 16 41
RX20-20W20W20 12 50 75 3100 20 52
RX20-30W30W20 12 70 95 3120 20 52
RX20-40W40W20 12 90 115 3140 20 52
RX20-50W50W28 18 90 115 5140 28 62
RX20-70W70W28 18 140 165 5190 28 62
RX20-100W100W28 18 170 195 5220 28 62
RX20-150W150W28 18 215 240 5165 28 62
RX20-200W200W28 18 270 295 5320 28 62
RX20-300W300W40 25 270 295 6320 40 90
RX20-400W400W40 25 300 325 6350 40 90
RX20-500W500W50 35 300 330 7360 50 90
RX20-600W600W50 35 330 360 7390 50 90
RX20-700W700W60 40 300 330 7360 60 144
RX20-800W800W60 40 300 330 7360 60 144
RX20-1000W1000W70 42 300 350 7400 70 144
RX20-1200W1200W60 40 430 460 7490 60 144
RX20-1500W1500W70 42 430 480 7530 70 144
RX20-2000W2000W60 40 510 540 7570 60 144
RX20-2500W2500W70 42 510 560 7570 70 144
RX20-3000W3000W80 58 430 480 7530 80 162
RX20-4000W4000W100 76 430 480 7530 100 168
RX20-5000W5000W100 76 500 550 7600 100 168
RX20-6000W6000W100 76 600 650 7700 100 168
