铝制电阻
铝制电阻
产品概述:

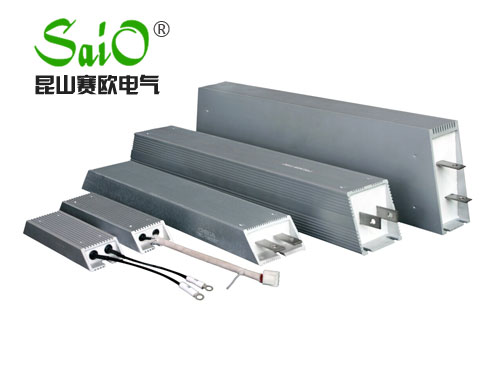

◆产品概述RXLG系列铝壳电阻,是用一种采用铝合金外壳和耐高温的有机硅树脂及镍,铬等电阻较大的合金电阻线在无碱性耐热陶瓷件上绕制而成。采用高绝缘阻燃材料填充灌封,便电阻基体与电阻丝及金属外壳紧…
在线咨询立即订购
详细介绍

◆产品概述

     RXLG系列铝壳电阻,是用一种采用铝合金外壳和耐高温的有机硅树脂及镍,铬等电阻较大的合金电阻线在无碱性耐热陶瓷件上绕制而成。采用高绝缘阻燃材料填充灌封,便电阻基体与电阻丝及金属外壳紧密结合。壳体表面有散热沟槽,具有外形美观,散热快,结构稳固,积小功率大,耐高温、过载能力强,方便安装等特点。由于其耐气候性、耐振动性、安全性、美观性都大大优于传统陶瓷骨架式电阻器,因此大量传统陶瓷架式电阻器被铝壳电阻所取代,目前成为工控行业最理想配套电阻。

◆技术参数:

    功率范围: 40W-3KW

    电压范围: 0V-1500V

    阻值范围: 0.2Ω-1KΩ

    额定温升: ≤375℃

    耐压强度: AC2500V-60S    50Hz

    防护等级:IP:54

    引线长度:300mm

    额定功率下阻值变化≤±3%

    额定温升:320℃

    短时负荷能力:10倍功率6秒

    环境温度:-55℃+315℃

◆产品用途:

    ①做为制动电阻保护变频器、伺服等不受电机再生电能的危害,消耗电路中多余电能。

    ②电力电子负载测试中做为阻性负载功率单元,用于负载测试或老化试验;

    ③在电力电子设备中做为取样电阻、限流电阻、放电电阻、充电电阻、分压电阻,起动电阻、保护电阻等用途。

◆适用领域:

     常应用于变频器、起重机、张力控制、造纸机、印染机、电梯、船舶、电力系统、老化测试、限流负载等电气设备。

◆技术特点:

    ①符合ROHS规范和LEAD-FREE无铅标准。

    ②阻值及阻值允许偏差:1Ω≤R ±5%(J),1Ω>R ±10%(K)

    ③额定负荷: 表面最高温度:50~200W≤275℃,>200W≤350℃ l

    ④短时过负荷: 无可见损伤,ΔR≤±(5%R+0.05Ω)10倍 5s

    ⑤绝缘电阻: R≥100MΩ1min DC 1000Vl

    ⑥耐电压: 无可见损伤,无飞弧击穿 ΔR≤±(0.1%R+0.05) AC 3000V 5S  l

    ⑦电阻温度特性: ±260PPM/℃ (小于5Ω以不作检测) l

    ⑧端子强度: 无松动或机械损伤 45N 30S

    ⑨电阻体强度: 无可见损伤 200N 30S

    ⑩耐振性: 无可见损伤, ΔR≤±(0.1%R+0.05Ω)f:5-200Hz a=1g X.Y.Z各2h

    ⑪耐热性: 除端子外无明显变色和损伤,标志清晰350℃ 2hours

    ⑫热冲击: 无可见机械损伤 额定负载30分钟后-55℃温度下15min

    ⑬耐湿性: 无可见损伤,标志清晰,ΔR≤±(5%R+0.05Ω)

    ⑭绝缘电阻≥10MΩDC100 40℃ 95%RH 500hours

    ⑮ΔR≤±(5%R±0.05Ω)100%负荷

◆ 订货须知 Order the notice

     订货时必须知悉下列各项,我们客服人员可以更加方便快捷的评估出准确价格:

     1.电阻类型,是铝制电阻或波纹电阻,还是盘式可调电阻;

     2.使用场合及用途是刹车电阻,取样电阻、限流电阻、放电电阻、充电电阻、分压电阻,起动电阻、保护电阻、还是老化负载测试电阻,这些参数更准确方便              我们做出评估;

     3.额定功率,功率单位W(瓦特),如500W。为了保证长期运行安全须留有余量;

     4.所需阻值单位Ω(欧姆),常用字母RJ表示,如30Ω常用表示为30RJ;

     5.是有否特殊技术要求,标准配置尺寸参数参照参数表;

     6.是否要求含税;

     7.收货地,是否要求含运费。

◆尺寸参数:

铝制电阻

RXLG铝制电阻尺寸参数
设备型号功率阻值上底长
mm
安装孔距
mm
安装孔尺寸
mm
引线长mm最大长度
mm
最大宽度
mm
最大高度
mm
重量
kg
(W)(RJ)ABCELWH
RXLG-40W40W













73 88 6*10300 100 40 20 0.1
RXLG-70W70W73 88 6*10300 100 40 20 0.13
RXLG-80W80W83 98 6*10300 110 40 20 0.15
RXLG-100W100W85 103 6*10300 115 40 20 0.17
RXLG-120W120W138 153 6*10300 165 40 20 0.21
RXLG-150W150W158 173 6*10300 185 40 20 0.24
RXLG-200W200W120 153 6*10300 165 60 30 0.4
RXLG-250W250W120 153 6*10300 165 60 30 0.45
RXLG-300W300W175 203 6*10300 215 60 30 0.62
RXLG-400W400W225 253 6*10300 265 60 30 0.8
RXLG-500W500W245 273 6*10300 285 60 30 0.81
RXLG-600W600W260 288 6*10300 300 60 30 0.9
RXLG-700W700W290 318 6*10300 330 60 30 1
RXLG-800W800W290 318 6*10300 330 60 30 1
RXLG-1000W1000W295 323 6*10400 335 60 30 1.26
RXLG-1200W1200W330 388 6*10400 400 55 88 3.1
RXLG-1500W1500W380 438 6*10400 450 55 88 3.26
RXLG-2000W2000W413 473 6*10400 485 55 88 4
RXLG-2500W2500W482 538 6*10400 550 55 88 4.5
RXLG-3000W3000W530 588 6*10400 600 55 88 5
