零线为什么会带电?作为老电工,您知道吗?

作者: 来源: 日期:2017/2/26 4:36:54 人气:2620

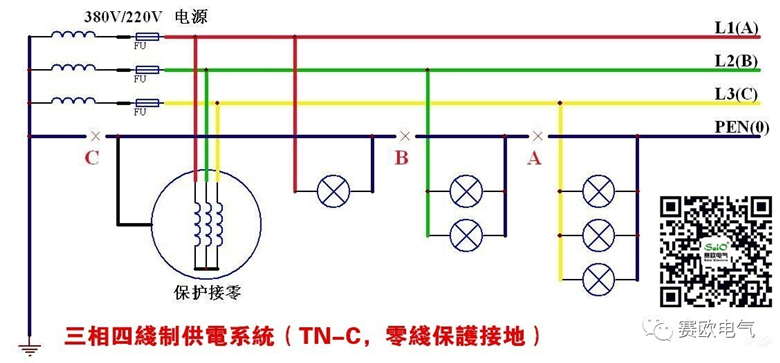

    三相四线制的供电系统中(TN-C,三根火线,一根零线,零线保护接地,以前都采用这种系统,因为一些弊端,具体有什么弊端,国家为什么现在要执行三相五线制,请继续关注我们“赛欧电气”微信公众号,我们会在后面进行一一解答), 正常情况下,零线上是不应该有电的。零线带电是没有良好接地的体现,如果良好接地了,电流会流入地下,用测电笔是检测不出来。简而言之,有的电工朋友所说的,要么是零线断了,要么是接触不好。其实也对,但是也不全对。零线带电其实有多种原因的。

零线带电的原因及应对方案

1.线路上有电气设备漏电,但是电流不算大,因保护装置末动作而没有跳闸,使的零线带电。必须停电进行检修,找出漏电的设备进行修复,并查找保护装置末动作的原因。


2.线路上有一根相线(火线)接地,电网中的总保护装置末保护,使的零线带电。停电后,首先用兆欧摇表对线路进行测量,看线路是否有绝缘不好的地方,测量时要注意线路中的仪表要断开。

3.零线断裂,电流未能形成回路,在断裂处后面的电气设备中有漏电或有较大的单相负荷运行,使零线带电。停电后测试零线是否断裂,断裂的进行查找并修复。

4.在接零电网中,有个别电气设备采取保护接地而且漏电,使的零线带电。分清系统是接零系统还是接地系统,亦或是接零系统中进行了重复接地。然后进行正确的安装地线。

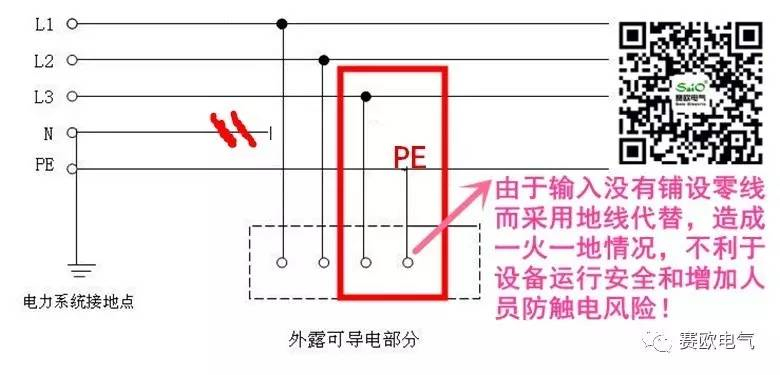

5.在接零电网中,有单相电气设备采用“一火一地”即无工作零线,使零线带电。安装N线,不能把PE线当成N线用。

6.在电网中有的电气设备绝缘电阻因空气湿度或工作环境变化,而有所降低或破坏而引起漏电,使零线带电。检查出绝缘电阻不符合规定的要求的设备,进行修理。

7.在变压器低压侧工作接地连接处接触不良,有较大的电阻,而使的零线带电。接触不良不好查找,要每年或按规定的时间进行检修,不能偷懒,要按规程进行检修。

8.高压窜入低压,使零线带电。不好查找,有时还会出大问题。最难对付的一种,对人有危险。一定要按操作规程去操作。


9.高压采取二线一地运行方式,其接地体与低压工作接地或重复接地体相距太近时,高压工作接地上的有电压,影响低压侧工作接地,使零线带电。查出原因,按相应的规程进行敷设。

10.单相负载过重或单相负载在三相电路中分配不均,引起三相负荷不平衡,电流超过允许范围时,造成相位角偏移,而使的零线带电。可重新将各单相负载均匀分配到三根相线中,使三相负载能基本平衡。如果是单相负载过重,要减少单相负载容量,从而达到三相平衡,避免相位角的偏移。

11.磁场感应引起零线带电。

12.静电感应引起零线带电。


13.由于绝缘电阻和对地电容的分压作用,可能导致电气设备外壳带电,而引发触电风险。

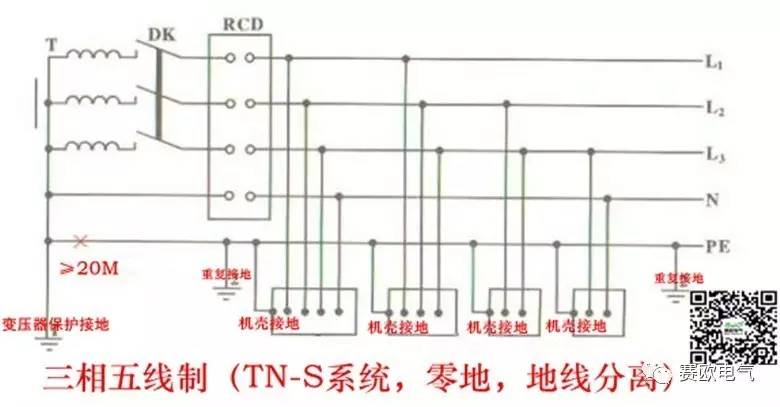

 14.对于三相四线制(TN-C)系统中零线带电,大多数原因是因为三相负载不平衡造成的,还有设备故障状态下,零线会带电.但是在三相五线制中(TN-S,三根火线A/B/C,一根零线N,一根专用接地保护线PE)零线一般都带有很微弱的电流,尤其是在计算机系统的供电中,这个是因为计算机系统的工作电压是微电压一般在0~5V之间,而且还是直流电源,所以根据直流系统的工作原理,其零电位是有电流通过的,计算机内的直流零电位就是通过DC/AC转换将进线电源交流的零作为直流的零电位点了,故此在计算机系统中电源线中的零线正常是有微电流通过的,所以在计算机配电设计时都不安装漏电保护装置。

检测零线带电方法:

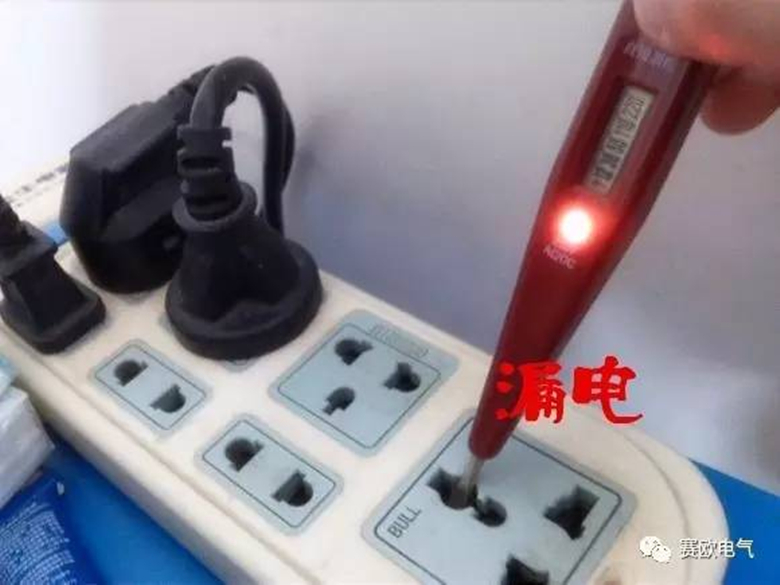

检测零线是否带电最简单实用的办法用测电笔接触零线,氖泡灯会亮,就说明零线带电。

零线带电有两种情况:

1.零线有电流:这是三相不平衡造成的;

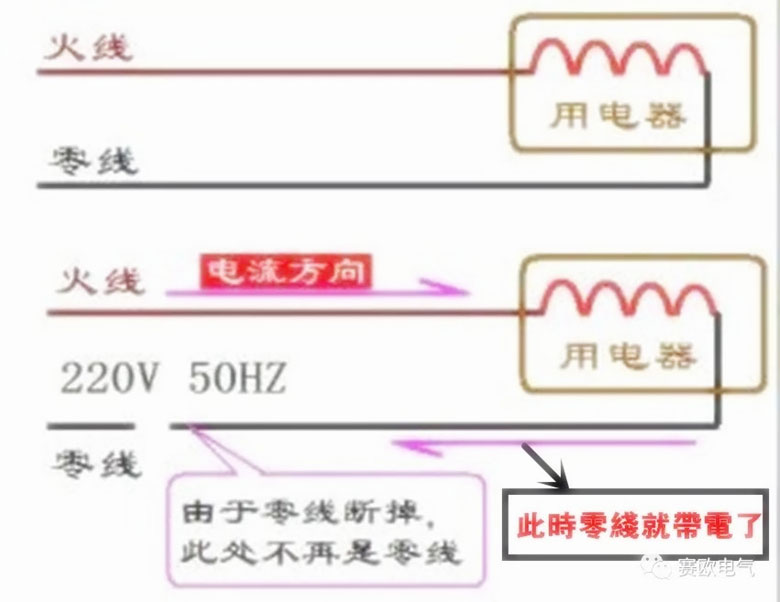

2.零线有电压:这是零线断了,这很危险,极易造成电气设备的损坏,必须局部停电检修。

零线带电有哪些危害:

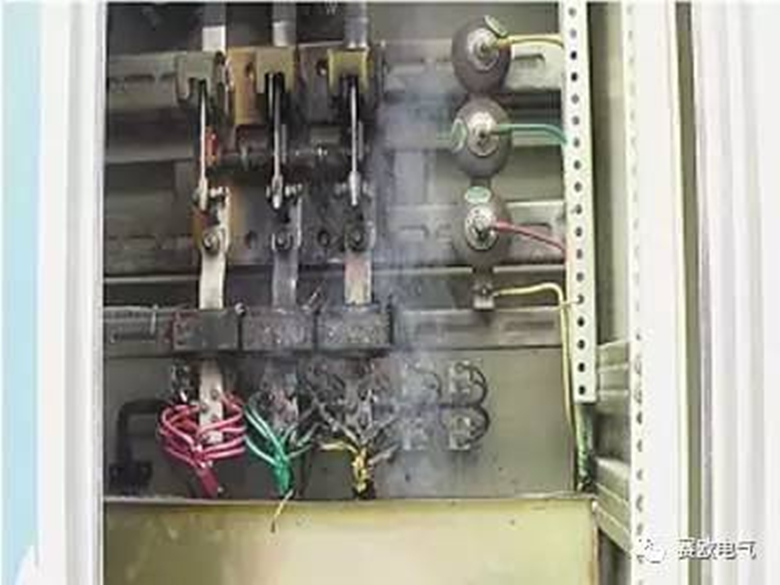

(1)当零线断路或接触不良时,由于负荷不对称引起中性点漂移,使零线的电位不等于0,零线电位偏移后三相的相电压(火线与零线之间电压)一般就不是220V了,轻负载的一相电压将升高,相电压可能会超过220V,具体零线电位多少与三相负载不平衡度有关,越不平衡,中性点偏移就越大,零线的电位就越高,三相中相电压超压的相,就会因为超过用电设备的额定电压值,从而使设备寿命缩短,超过电压值过多时,可能使用电器因为电压过高而烧毁,甚至发生家用电器、照明灯的“群爆”情况。零线的电位升高后,达到一定的值时,不小心触碰到零线时,也将会有发生触电事故的危险。

 (2)当零线断路或接触不良时,重负荷相的相电压会降低,也会造成三相电压不平衡,零线电位偏移后三相的相电压(火线与零线之间电压)就可能达不到220V了。三相中相电压减少的相,就可能因为用电设备由于电压过低而达不到正常出力,不能工作。电动机和用电器也因电压过低起动电流增大,起动困难,电机发热严重,甚至烧坏。白炽灯也会变得暗淡,荧光灯则不能启动;

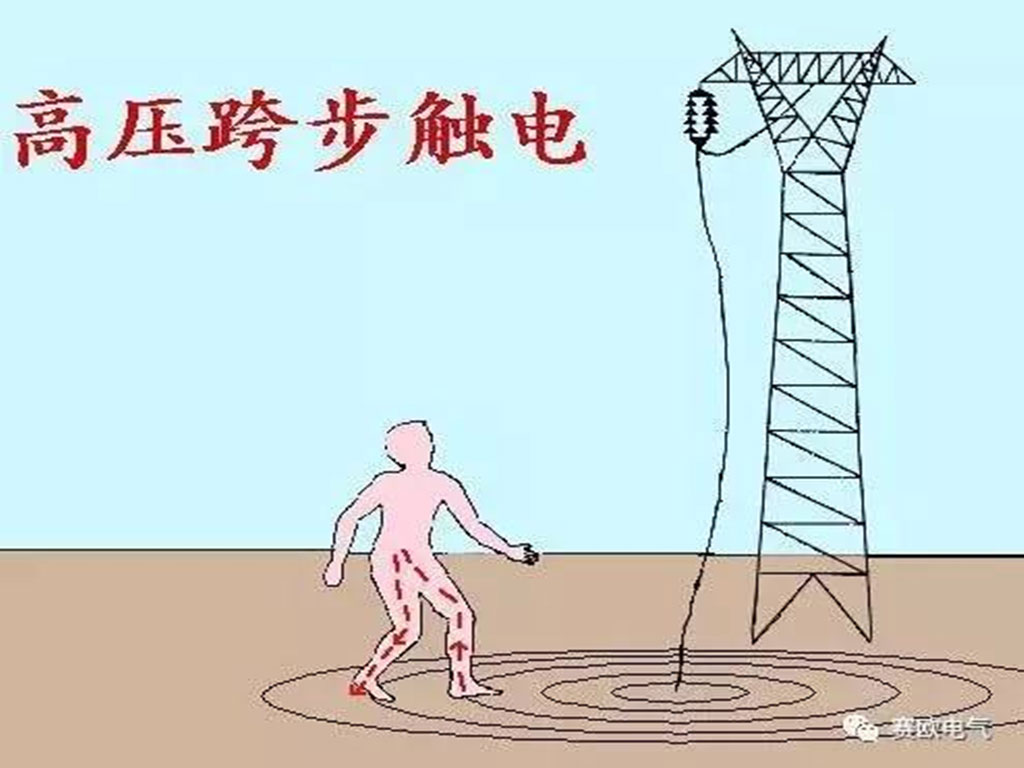

(3)零线断路时或接触不良时,由于设备不能工作,容易误判设备不带电而发生触电事故;在发生相线接地故障时,零线对地电压上升,对于采用三相四线制(TN-C)用零线保护接地设备,其设备外壳也将带上危险电压,另外,由于变压器外壳是与变压器中性连接在一起后再入地的,因此,人们无意碰到设备或变压器外壳也或接地引下线时,都会有发生触电事故的风险,同时,在故障接地点或变压器工作接地点附件,都可能会有发生跨步电压触电或接触触电的危险;

(4)配电变压器容易被雷击损坏。配电变压器的避雷器普遍采用“三位一体”的接地方式,即避雷器接地引下线、配电变压器的金属外壳和低压侧中性点这三个点连接在一起,然后共同与接地装置相连接。其接地电阻要求:变压器容量为1000KVA及以上时为不大于4Ω,1000KVA以下时为不大于10Ω,当接地引下线或接地电阻大于10Ω时,避雷器起不到避雷作用,变压器因而容易被雷击损坏。
