HNZF6-60A三相电源保护器

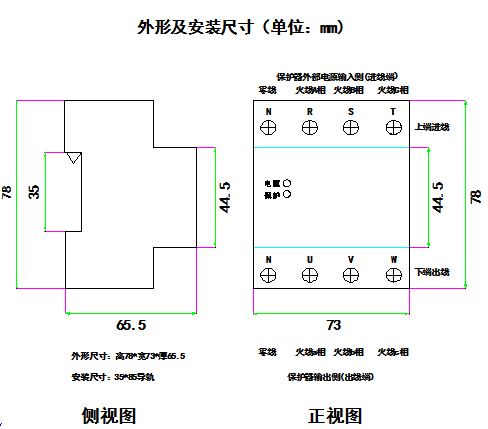

◆ 产品尺寸及接线图

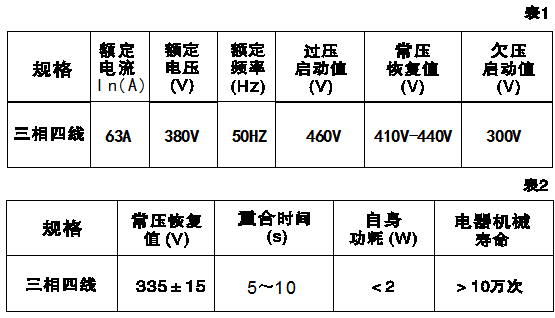

◆ 技术参数

设备型号：HNZF6-60A

设备相线：三相四线

接线方式：Y(3P+N)/D(3P)

工作频率: 50HZ

工作电压：3φ380V

额定电流：60A

过压保护:3φ460V

欠压保护:3φ300V

动作时间:< 1S

恢复时间:10S

保护功能：缺相保护

                 掉零保护

                 零火接反保护

外型尺寸:长78*宽73*高65.5mm

固定尺寸：宽度35导轨*长度85mm

◆ 产品使用环境

1、海拔高度不超过2500m；

2、允许使用温度范围-40°C~+50C；

3、环境空气的相对温度小于85%；

4、远离强诣波强磁干扰 ；

5、不受阳光暴晒或雨雪侵袭的场所。

◆ 安装及面板指示说明

2、本产品设计使用TH35mm型导轨上卡扣固定。

3、产品面板上的两个发光两极管指示灯，绿色为工作电源指示灯，红色为保护指示灯也可以理解为电源输入异常指

灯。指示状态:接通电源，电源指示灯(绿色)亮，正常供电；保护指示灯(红色)平常时正常工作时是不亮的；只有在外部

电异常用时，如掉零，过压、欠压，零火线接反时，才起启动电源保护，此时保护指示灯(红色)亮，保护功能启动，会

动切断负载电源，说明此时外部供电异常，需要进行故障检查排除。

◆ 使用注意事项

2、本保护器在电压异常进入保护状态时，内部继电器只有三组触点，只能切断火线三相火线电源，所以安装时务必对

标识正常连接零线和火线（R S T),否则负载会有带电的风险。

3、产品接通电源后,切勿触碰带电部位，以免发生触电事故。

4、接线时接线线耳压紧，接线端螺丝务必拧紧锁牢，否则会因为接触不良而引起接线端子与线耳的接触面发热，打火

接触点过热氧化烧坏，有造成产品损坏或引发事故的风险。
